Система вентиляции является столь же необходимым и неотъемлемым элементом инженерных коммуникаций в любом жилом и коммерческом здании, как, например, системы водо-, газо- и электроснабжения, канализации, отопления, телефонные линии и интернет. Вентиляционную систему можно условно сравнить с дыхательной системой человека: не имея вентиляции в доме, учреждении или производственном цеху, люди не смогут в необходимом количестве получать свежий воздух и удалять из помещения грязный. В контексте сказанного хотим отметить, что все для вентиляции в широком ассортименте представлено на сайте компании Вентс – одного из ведущих отечественных производителей и поставщиков зарубежного вентиляционного оборудования в Украине.

Далее мы рассмотрим, какие вентиляционные системы и отдельные их узлы предлагает указанная компания, а для начала коснемся общей ситуации на рынке вентиляционного оборудования и приведем основные критерии его выбора.

Какую вентиляционную систему выбрать

Вентиляция для квартиры, частного дома и офиса

Наиболее распространенными типами вентиляционного оборудования, устанавливаемыми в жилых и офисных помещениях, являются приточная и приточно-вытяжная системы вентиляции. Из их названия понятно, что первая система работает в одном направлении – осуществляет забор воздуха извне (используется в тех помещениях, где имеется вытяжной вентиляционный канал), а вторая система функционирует в двух направлениях – обеспечивает подачу в помещение атмосферного воздуха и вывод наружу отработанногою Ниже остановимся несколько подробней остановимся на втором типе вентиляции.

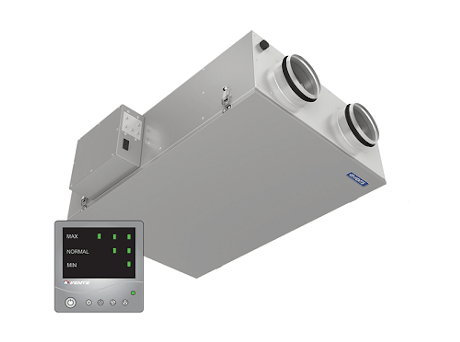

Конструкция и принцип действия приточно-вытяжной вентиляционной системы

Вентиляция данного типа состоит из:

• Рекуператора (применяется в приточно-вытяжной вентиляции). Для сравнения в приточной системе вентиляции используется бризер – устройство, обеспечивающее за счет работы вентилятора приток воздуха с улицы в помещение (бризер, подчеркнем, монтируется в том случае, если в помещении установлена вытяжная система);
• Двух воздуховодов (каналов): по одному из них поступает воздух с улицы, по другому каналу удаляется отработанный;
• Воздухозаборника с защитной решеткой или сеткой;
• Противооблединительного клапана (в целях предотвращения обмерзания рекуператора данный клапан отключает приточный вентилятор в случае понижения температуры вытяжного воздуха до заданной величины, например, до -1°С. Приточный вентилятор будет снова включен тогда, когда температура вытяжного воздуха на выходе из рекуператора поднимется до положительной температуры, например, до +15°С);
• Двух вентиляторов (приточного и вытяжного);
• Фильтров механической очистки;
• Электронного блока управления.

Главным элементом такой вентиляционной системы является рекуператор (от латинского слова "recuperatio" – "обратное получение") – теплообменник, в котором выводимый из помещения воздух в зимний период отдает тепло холодному уличному, контактируя с ним через стенки теплообменника. При особо низких температурах приточный воздух дополнительно нагревается с помощью электрического калорифера, которым может оснащаться рекуператор, или канального нагревателя, который может монтироваться на предусмотренном инженерным проектом участке вентиляционной системы. Летом, наоборот, более прохладный вытяжной воздух будет охлаждать горячий воздух с улицы. В этом случае рекуператор будет кондиционировать воздух в помещении.

Помимо нагрева/охлаждения приточного воздуха, рекуператор выполняет еще ряд важных функций:

• Обеспечивает, собственно, циркуляцию воздуха. Для забора атмосферного воздуха служит приточный вентилятор. Он установлен за очистными фильтрами и местом, где происходит теплообмен приточного и вытяжного воздуха. Благодаря такому расположению вентилятор подает в дом или квартиру уже очищенный и нагретый/охлажденный воздух. А для вывода отработанного воздуха предусмотрен вытяжной вентилятор – он находится в месте соединения рекуператора с вытяжной трубой;
• Очищает с помощью фильтров воздух, поступающий снаружи, и при необходимости увлажняет его;
• Удаляя отработанный воздух, рекуператор устраняет в помещении неприятные запахи и вредные вещества, содержащиеся в воздухе. Также рекуператор способен уменьшать влажность воздуха, что особенной важно для ванных комнат.

В зависимости от способа теплообмена выделяют следующие основные виды рекуператоров:

- Пластинчатый. В рекуператоре данного вида, имеющем форму куба или параллелепипеда, пластины (точнее, множество мелких каналов, разделенных между собой ребрами, изготовленными чаще всего из металла) выполняют роль неких посредников: горячий вытяжной воздух нагревает пластины, а они в свою очередь отдают тепло более холодному приточному воздуху. При этом оба воздуха не смешиваются, проходя по изолированным друг от друга каналам теплообменника. В случае эксплуатации такой установки при значительно низких температурах в целях предотвращения обмерзания прибора, которое может быть вызвано образовавшимся на пластинах конденсатом, требуется его обязательный отвод и предварительный нагрев наружного воздуха, для чего применяется конвектор. Если же нужно более эффективно охлаждать приточный воздух в жаркое время года рекуператор совмещается к кондиционером;

- Роторный. Под ротором подразумевается теплообменник, выполненный в виде барабана. Внутри него находятся "соты", изготовленные из гофрированной алюминиевой фольги. Ротор устанавливается перпендикулярно двум каналам, по которым навстречу друг другу перемещается приточный и вытяжной воздух. Барабан вращается с большой скоростью и, "захватывая" тепло у выводимого наружу воздуха, передает его воздуху с улицы. Эксперты полагают, что данный вид рекуператора подходит для работы при достаточно низких температурах атмосферного воздуха, так как благодаря постоянному вращению ротора прибор не успевает обмерзнуть. Существуют разновидности роторных рекуператоров, у которых теплообменники изнутри покрыты гигроскопическим или сорбционным составами. Благодаря такому решению роторы наряду с теплом поглощают и переносят влагу из одного воздушного потока в другой. Однако и у роторного рекуператора есть недостаток: из-за того, что барабану приходится вращаться в двух зонах – приточной и вытяжной, происходит некоторое смешение воздушных потоков. При правильной установке и настройке прибора смешивание воздуха можно свести к минимуму;

- Мембранный. В какой-то мере он повторяет пластинчатый рекуператор с той существенной разницей, что вместо цельных пластин в нем используется мембрана. Она имеет микропоры, способные пропускать молекулы воды, но при этом задерживающие молекулы газов. Благодаря такому устройству мембрана обеспечивает одновременно два обменных процесса: нагрев свежего воздуха отработанным и отдачу влаги от вытяжного воздуха приточному – и таким образом повышает влажность воздуха в помещении до комфортного уровня.

Стоит отметить, что существуют рекуператоры, в которых теплообмен между входным и выходным потоками воздуха осуществляют специальные жидкости (вода, водно-гликолевый раствор). Основное преимущество таких приборов – возможность установить теплообменник и модули притока и вытяжки на достаточно большом расстоянии друг от друга. Также гликолевый рекуператор ввиду того, что используемый в нем теплоноситель является антифризом, нередко применяется в условиях крайне низких температур. Недостаток у обоих рекуператоров – сравнительно низкий КПД.

Вентиляционные системы для производственных и торговых помещений

Существуют естественные и искусственные системы. Последние могут быть приточными, вытяжными и, как и в случае с бытовой вентиляцией, приточно-вытяжными. Последний тип промышленных систем вентиляции включают в себя следующие элементы:

• Воздухозаборную шахту;
• Калорифер – электрический или водяной канальный трубчатый нагреватель, который служит для нагрева или охлаждения приточного воздуха;
• Систему приточных воздушных каналов;
• Вентилятор и систему вытяжных воздуховодов;
• Циклон – устройство, как правило, центробежного (инерционного) типа, предназначенное для очистки отработанного воздуха и промышленных газов от вредных примесей (взвесей, газов, дыма, пыли, иных химических соединений).

Какие факторы следует учитывать при выборе вентиляционного оборудования

Постараемся ответить на этот вопрос, взяв в качестве примера каталог компании Вентс.

Независимо от типа помещения, в котором планируется монтировать систему вентиляции, в первую очередь следует соизмерить производительность вентиляционного оборудования с площадью помещения. В противном случае производительности вентиляционной системы будет либо не хватать для эффективного вентилирования помещения, либо, наоборот, будет с избытком, и тогда вы будете переплачивать за электропотребление. Эксперты рекомендуют при выборе системы вентиляции учитывать следующие соотношения "тип помещения – производительность оборудования":

• Квартира – до 500 куб м/ч;
• Частный дом – 500-1000 куб м/ч;
• Офис свыше – 1000 куб. м/ч

В этой связи хотим отметить, что в каталоге указанной компании представлены приточно-вытяжные системы с производительностью 60-8925 куб. м/ч .

Помимо производительности вентиляционного оборудования, также важно рассматривать следующие его параметры;

• Тип системы: вытяжная, приточная, приточно-вытяжная, с рекуперацией воздуха;
• Потребляемая мощность – 4,2-23000 Вт;
• Напряжение – 220, 380 В;
• Уровень шума – 21-65 ДБ;
• Способ монтажа: круглый канал, напольный, настенный, потолочный.

Со всем перечнем характеристик вентиляционных систем вы можете познакомиться, посетив сайт компании Ventus. Там же представлена информация об иных видах оборудования, поставками которого занимается указанная компания: автоматике и комплектующих для вентиляции, бытовых и промышленных вентиляторах, тепловых насосах, электродвигателях и т.д.
